تفاصيل المنتج:
|
| ضمان: | سنتان للتوصيل الجوي ، سنة واحدة لقطع الغيار | نوع إيريند: | مرحلتان |
|---|---|---|---|
| محرك: | مساء | القدرة الجوية: | 60.0-43.0 م 3 / دقيقة |
| ضغط العمل: | 0.7-1.3 ميجا باسكال | مزايا: | سرعة منخفضة وقدرة عالية مع طاقة منخفضة |
| تسليط الضوء: | ضاغط لولبي PM بمرحلتين,ضاغط لولبي بمرحلتين 380HP,ضاغط هواء متغير التردد 43m3 / Min |
||

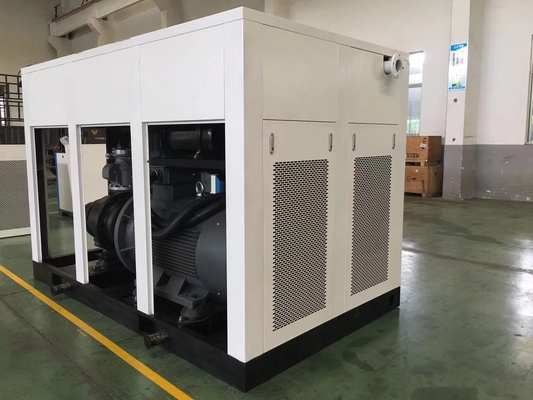

كمبروسر PM ثنائي المرحلة 380 حصان
ضاغط الهواء ذو المغناطيس الدائم ذو التردد المتغير ذو المرحلتين هو عملية ضغط ، يدخل المرحلة الأولى من الضغط ، ثم يدخل المرحلة الثانية من الضغط.بنفس الطاقة ، فإن خرج الغاز للمرحلة الأولى من الضغط يصل إلى 15٪ ، وتأثير توفير الطاقة يمكن أن يصل إلى 20-50٪.
|
نموذج |
الطاقة (KW) |
الضغط (ميجا باسكال) |
السعة (م 3 / دقيقة) |
قطر دائرة الانبوب |
الوزن (كجم) |
الأبعاد (مم) |
|
HVV30 |
22 |
0.7-1.3 |
4.3-2.7 |
G1-1 / 2 |
650 |
1500 * 1000 * 1350 |
|
HVV40 |
30 |
0.7-1.3 |
6.0-3.9 |
G1-1 / 2 |
700 |
1500 * 1000 * 1350 |
|
HVV50 |
37 |
0.7-1.3 |
7.1-5.4 |
G1-1 / 2 |
750 |
1500 * 1000 * 1350 |
|
HVV60 |
45 |
0.7-1.3 |
10.0-6.8 |
G2 |
1250 |
2100 * 1300 * 1650 |
|
HVV75 |
55 |
0.7-1.3 |
13.0-7.5 |
G2 |
1300 |
2100 * 1300 * 1650 |
|
HVV100 |
75 |
0.7-1.3 |
15.5-10.2 |
G2 |
1350 |
2100 * 1300 * 1650 |
|
HVV125 |
90 |
0.7-1.3 |
19.8-14.0 |
DN80 |
2700 |
2500 * 1650 * 1900 |
|
HVV150 |
110 |
0.7-1.3 |
24.0 - 16.0 |
DN80 |
2800 |
2500 * 1650 * 1900 |
|
هفف 180 |
132 |
0.7-1.3 |
27.5-19.0 |
DN80 |
3000 |
2500 * 1650 * 1900 |
|
HVV220 |
160 |
0.7-1.3 |
33.0-22.5 |
DN80 |
4300 |
3000 * 1900 * 1950 |
|
HVV250 |
185 |
0.7-1.3 |
39.0-27.5 |
DN80 |
4400 |
3000 * 1900 * 1950 |
|
هفف 270 |
200 |
0.7-1.3 |
43.5-31.5 |
DN100 |
5000 |
3600 * 2200 * 2200 |
|
HVV300 |
220 |
0.7-1.3 |
51.5 - 35.5 |
DN100 |
5500 |
3600 * 2200 * 2200 |
|
HVV340 |
250 |
0.7-1.3 |
54.0 - 38.0 |
DN125 |
6000 |
3600 * 2200 * 2200 |
|
HVV380 |
280 |
0.7-1.3 |
60.0-43.0 |
DN125 |
6800 |
4000 * 2300 * 2300 |
|
HVV420 |
315 |
0.7-1.3 |
65.0-50.5 |
DN125 |
7000 |
4000 * 2300 * 2300 |
|
هفف 480 |
355 |
0.7-1.3 |
75.0-55.0 |
DN150 |
8500 |
4200 * 2200 * 2350 |
|
HVV540 |
400 |
0.7-1.3 |
84.0-61.0 |
DN150 |
9000 |
4200 * 2200 * 2350 |
ميزة ضاغط PM ذو مرحلتين
1. ضغط هرمي لحفظ عمل الضغط
من خلال عملية السلسلة المكونة من مرحلتين ، يتم تقسيم عملية الضغط الأصلية أحادية المرحلة إلى عمليتي ضغط.يمكن أن يقلل إعداد العملية هذا من نسبة كل عملية ضغط أحادية المرحلة ، والتي يمكن أن تقلل بشكل فعال من ضغط وضغط كل برغي مرحلة.قوة القيادة المطلوبة.
في عملية ضغط الغاز المثالي ، يكون مجموع الطاقة المطلوبة لنقل الضغط أحادي المرحلة والطاقة المطلوبة للضغط متعدد المراحل متساويين ، ولكن في عملية الضغط الفعلية ، بسبب سلسلة من العوامل مثل قوة النقل فقدان الاقتران ، ومعامل الاحتكاك للمحمل ولزوجة المبرد مع زيادة القوة المطبقة ، يتم إنشاء الطاقة غير المجدية التي تتجاوز نفس النسبة ، وبالتالي يمكن تقليل الطاقة غير المجدية في عملية الضغط الفعلية عن طريق تقليل نسبة الضغط لكل مرحلة ، بحيث يكون مجموع الطاقة المطلوبة للضغط متعدد المراحل أقل من القدرة المطلوبة للضغط أحادي المرحلة.
2. يبرد الزيت الدافئ الوسيط ويقلل درجة حرارة الغاز الداخل في المرحلة التالية.
كل عمليات ضغط الغاز هي في الواقع عملية الاحتكاك بين الغاز والأجزاء المتحركة ويتم ضغطها بواسطتها.
في وجود الاحتكاك ، سيرتفع الغاز في درجة الحرارة بسبب الاحتكاك ، وسيكون هناك حتماً اتجاه لحسابات الظل.سيتم إطلاق هذا الجزء من الطاقة في شكل قوة في الحجم الثابت لضغط الهواء عن طريق زيادة ضغطه.يؤدي ارتفاع درجة حرارة الغاز إلى زيادة ضغط الغاز نفسه أثناء عملية الضغط ويزيد من نسبة الضغط.
لذلك ، من الضروري دفع طاقة إضافية لدفع المعدات لتقليص الهواء إلى قيمة الضغط المطلوبة.لذلك ، الضاغط اللولبي ذو المرحلتين مزود بجهاز ستارة حقن سائل التبريد.
